Как обозначается термистор. Маркировка специальных резисторов маркировка термисторов
Терморезистор был изобретён Самюэлем Рубеном (Samuel Ruben) в 1930 году.
Терморезистор - полупроводниковый резистор, в котором используется зависимость электрического сопротивления полупроводникового материала от температуры.
Главный параметр терморезистора это большой температурный коэффициент сопротивления (ТКС) (в десятки раз превышающий этот коэффициент у металлов)- то есть его сопротивление очень сильно зависит от температуры и может изменяться в десятки а то и сотни раз.
Многие производители перечисляют бета-константу между двумя температурами. Термисторный элемент является простейшей формой термистора. Из-за их компактного размера эти элементы обычно используются, когда пространство очень ограничено. Поскольку термисторы являются нелинейными, прибор, используемый для считывания температуры, должен линеаризовать показания.
Какой термистор лучше всего подходит для моего приложения?
Отдельный элемент является относительно хрупким и не может быть помещен в прочную среду. Там температурные датчики гораздо более подходят для промышленных условий, чем термисторные элементы. Выберите правильное базовое сопротивление для вашего нового приложения или правильно укажите базовое сопротивление термистора, подлежащего замене. Определите соотношение сопротивления или температуры или для замещающих применений, убедитесь, что вы знаете информацию о термисторе.
Наиболее распространенные термисторные сопротивления
Размер термистора или тип датчика. . Термисторные бусины обычно не предназначены для непосредственного погружения в процесс.Достоинства терморезисторов - простота устройства, способность работать в различных климатических условиях при значительных механических нагрузках, относительно невысокая долговременная стабильность характеристик.
Основная область применения терморезисторов это температурные датчики в различных устройствах или защитные функции (при большом токе через него происходит разогрев и изменение сопротивления)
Это небольшие устройства, которые очень быстро меняют температуру, поскольку единственное, что между ними и окружающей средой, - это тонкое покрытие эпоксидной смолы. Ниже приведен пример некоторых из этих стилей. Асинхронные двигатели с короткой арматурой, несомненно, наиболее широко используются в области рабочих машин. Их преимуществом является высокая эффективность, низкая стоимость и простота подключения. Недостатком является то, что трудно контролировать скорость и положение ротора - только с помощью преобразователя частоты.
Для тех, кто не профессионал, это «руководство» предназначено. Моторные катушки могут быть подключены к звезде или треугольнику. Не каждый двигатель способен к проводке - необходимо изучить заводскую табличку двигателя, в которой показаны провода и напряжение на катушках двигателя. Мы также читаем номинальный ток на этикетке для подключения. Это важно для установки защиты от перегрузки. Для грубой ориентации формула также может быть использована.
Терморезистор изготавливают в виде стержней, трубок, дисков, шайб, бусинок и тонких пластинок преимущественно методами порошковой металлургии. Их размеры могут варьироваться в пределах от 1–10 мкм до 1–2 см.
Основными параметрами терморезистора являются: номинальное сопротивление, температурный коэффициент сопротивления, интервал рабочих температур, максимально допустимая мощность рассеяния.
Максимальная токовая защита устанавливается на номинальный ток двигателя, следя за тем, чтобы защита от короткого замыкания была перегружена во время запуска. Более низкие значения нагрузки этого контактора могут использоваться только в том случае, если двигатель работает в специальном режиме, например, его работа будет прервана в течение длительного времени. Первичная обмотка трансформатора выгодна для подключения к соответствующему напряжению, поддерживая при этом состояние изоляции между двумя обмотками. Все катушки устройства соединяются с одной стороной заземленного вторичного источника. В дополнение к контактам тепловой защиты никакие дополнительные цепи управления не должны быть предусмотрены между этими катушками и заземленной стороной источника. При подключении двигателя рекомендуется слегка сократить фазовые провода, так что, когда кабель случайно вынут из клеммной колодки, защитный проводник будет полностью вытащен в последний раз. Для улучшения защиты от перегрузки двигателя в обмотку вставляются термозащитные элементы, такие как термисторы или биметаллические термостаты.
- Эта диаграмма показывает только одну розетку.
- Двигатель с мощностью свыше 0, 5 кВт должен быть защищен от перегрузки.
- Этот режим в основном описывается производителем контактора.
- Они обеспечивают отличную защиту двигателя от обмотки при перегреве.
Терморезисторы по своим рабочим параметрам делятся на две категории:
1. При нагреве сопротивление уменьшается. Такие терморезисторы называют термистор
или NTC-термисторы (Negative temperature coefficient).
2. При нагреве сопротивление увеличивается. Такие терморезисторы называют позистор
или PTC-термисторы (Positive temperature coefficient). Они применяются в системе размагничивания кинескоп телевизоров
Проводка цепей управления одинакова. Чтобы отключить цепь управления, рекомендуется использовать вспомогательный контакт стартера в качестве меры предосторожности, чтобы предотвратить нежелательный запуск двигателя после срабатывания триггера. Силовой цепи больше не нужно защищать от коротких замыканий.
Реверсирование асинхронного двигателя состоит из двух произвольных фаз. Чтобы избежать короткого замыкания при случайном нажатии двух кнопок, контакты вспомогательного расширения контакторов должны быть подключены к цепи. Это может быть дополнено механическим блокированием одновременного переключения контакторов, который обычно вставлен между двумя контакторами. Это обеспечит отсутствие короткого замыкания, даже если контактные контакторы застряли, или вспомогательные контакты задерживаются, чтобы заставить.
Обозначение терморезисторов на схеме
На схеме терморезисторы (не важно термистор это или позистор) обозначается так:
Терморезисторы бывают низкотемпературные (рассчитанные на работу при температуpax ниже 170
К), среднетемпературные (170–510 К) и высокотемпературные (выше 570 К). Кроме того, существуют терморезисторы, предназначенные для работы при 4,2 К и ниже и при 900–1300 К. Наиболее широко используются среднетемпературные терморезисторы с ТКС от −2,4 до −8,4 %/К и номинальным сопротивлением 1–10
6 Ом.
Если двигатель имеет более длительное торможение, например, из-за большой инерции на валу, рекомендуется оборудовать цепь реле времени. Это гарантирует, что реверсирование невозможно даже в том случае, если двигатель имеет высокую скорость. Это может привести к чрезмерной токовой и сверхтоковой нагрузке или даже к защите от короткого замыкания. Пример подключения в цепях управления.
При возврате реле таймера должно быть отложено. Другой способ - использовать специальные устройства контроля скорости. Это решение зависит от используемого устройства и подходит только для специальных применений из-за требований к цене. Другой случай возникает, когда двигатель настолько тяжелый, что есть нежелательное оборудование для защиты от перегрузки. В этом случае максимальная токовая защита может быть подключена через контактор и таймер.
Изготовляются также терморезисторы специальной конструкции - с косвенным подогревом. В таких терморезисторах имеется подогревная обмотка, изолированная от полупроводникового резистивного элемента (если при этом мощность, выделяющаяся в резистивном элементе, мала, то тепловой режим терморезистора определяется температурой подогревателя, то есть током в нём). Таким образом, появляется возможность изменять состояние терморезистора, не меняя ток через него. Такой терморезистор используется в качестве переменного резистора, управляемого электрически на расстоянии.
Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о терморезисторе. Во всех случаях обязательным показателем является номинальное сопротивление, для обозначения которого используется буквенно-цифровая маркировка см. рис. 3.1 Цветовая маркировка NTC термисторов осуществляется точками либо полосами. Значения маркировочных цветов приведены на цветном рис. 3.2.
Рис. 3.1. Сведения о маркировке нелинейных резисторов
Р
ис.

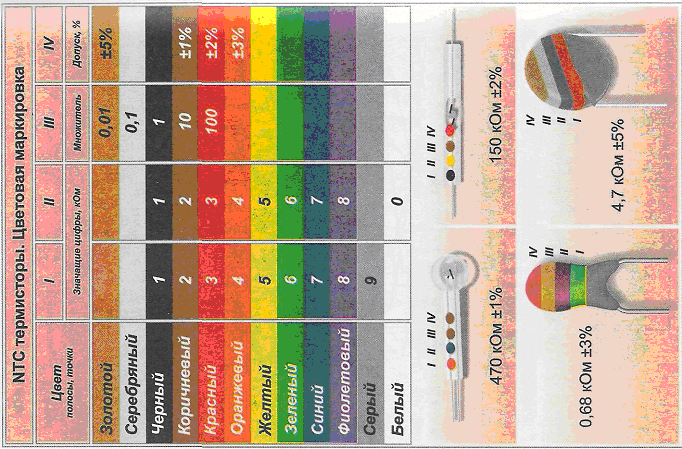

3.2. Сведения о цветовой маркировкеNTC
термисторов.
Система обозначений термисторов
В основу условных обозначений терморезисторов положен буквенно-цифровой (или цифровой) код, которым обозначают тип и значения основных и дополнительных параметров, конструктивное исполнение и вид упаковки.
До введения новых стандартов на специальные резисторы в основу обозначения терморезисторов входил состав материала, из которого изготавливался термочувствительный элемент: КМТ – кобальто-марганцевые, ММТ – медно-марганцевые и т. д. Позднее, названия нелинейных термозависимых сопротивлений (терморезисторов) начинались с букв «СТ» (табл. 3.1).
Таблица 3.1.
Обозначения терморезисторов
Окончание табл. 3.1.
|
Материал терморезистора |
|
|
На основе никель-кобальто-марганцевых сплавов |
|
|
На основе BaTiO 3 |
|
|
На основе легированных твердых растворов Ba(Ti,Sn)O 3 |
|
|
На основе легированных специальных твердых растворов |
|
|
На основе VO 2 и ряда поликристаллических твердых растворов |
|
|
На основе VO 2 |
|
|
На основе (Ba,Sr)TiO 3 |
|
|
На основе соединений (Ba,Sr)/(Ti,Sn)O 3 , легированных цезием |
На рис. 3.3 показана система обозначения терморезисторов, выпускаемых отечественными фирмами. Пример маркировки термисторов представлены на рис. 3.1.

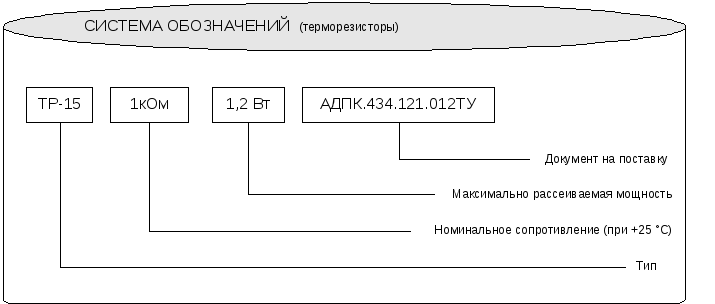

Рис. 3.3. Система обозначений терморезисторов отечественных производителей.
Обозначает тип терморезистора.
обозначает номинальное сопротивление.
Третий элемент (цифры и буквы) обозначает допустимую мощность рассеяния в ваттах.
Четвертый элемент обозначает документ на поставку, в котором оговариваются дополнительные параметры (коэффициент температурной чувствительности, коэффициент рассеяния, ТКС и постоянную времени).
Система обозначений варисторов
Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о варисторе. Во всех случаях обязательным показателем является классификационное напряжение (и/или) классификационный ток. Примеры обозначений различных типов варисторов приведены на рис. 3.5.
В основу условных обозначений варисторов положен буквенно-цифровой код, которым обозначаются тип и значения основных параметров (классификационное напряжение или ток и вариант конструктивного оформления).

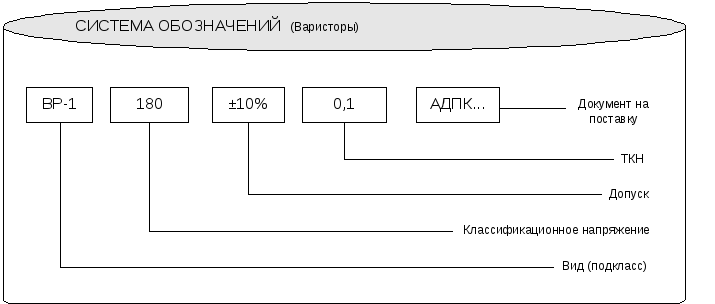

Рис. 3.5. Система обозначений варисторов отечественных производителей
Первый элемент (буквы и цифры) обозначает вид (подкласс) варисторов.
Второй элемент (цифры и буквы) обозначает классификационное напряжение.
Третий элемент (цифры) обозначает допустимые отклонения.
Четвертый элемент (цифры) обозначает температурный коэффициент напряжения.
Пятый элемент (цифры) обозначает документ на поставку, в котором оговариваются дополнительные параметры.
